リバースエンジニアリング詳細事例｜ソースコードを可視化するまでの流れ

Delphiのアプリケーションは主に以下の3つの要素で構成されています。
・DFMファイル：フォーム定義。UIコンポーネントの配置やプロパティ、イベントの紐付けが記録される。
・PASファイル：イベントハンドラやビジネスロジックを記述するソースコード。
・埋め込みSQL：フォームやコード内に直接記述されたSQL文。

これらが密結合して動作するため、ブラックボックス化すると解析が難しくなります。

アプリケーション資産だけでなく、DB資産も合わせて解析する必要があります。
・テーブル定義・ビュー定義：DDL文（Create文）から生成する。
・ドメイン定義：テーブルの各項目から項目定義を抜き出すことで、同名項目の定義に流用・管理を一元化できる。

つまり、アプリケーション資産（DFM/PAS/SQL）とDB資産（DDL）を両輪で扱うことで、初めてシステム全体の設計情報が揃います。


▼ 関連記事：『リバースエンジニアリング』について詳しく解説したコラムはこちら

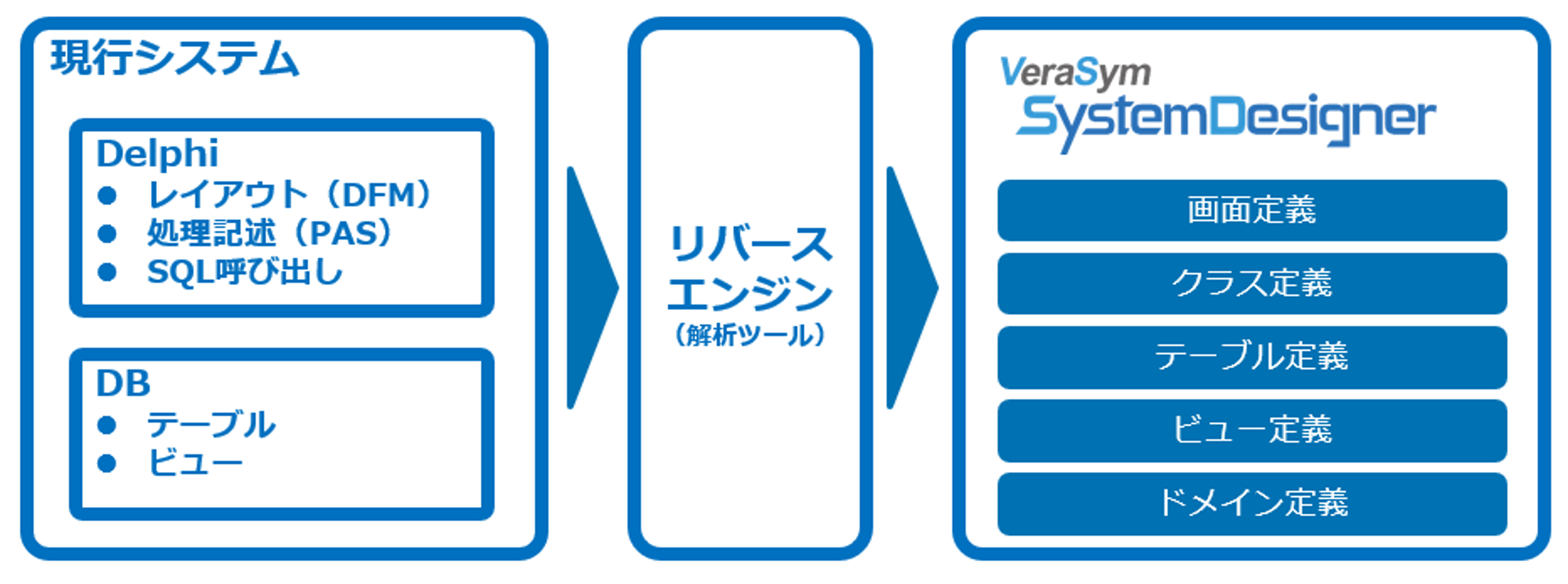

アプリケーション資産とDB資産を機械的に解析することで、設計書を自動生成します。
・画面・クラス定義
　ー レイアウト（DFMから）
　ー 処理記述（PASから）
　ー SQL呼び出し（アプリ内SQLから）
・テーブル・ビュー・ドメイン定義（DDLから）

設計書だけでなく、下記のような関連情報もシステムの可視化には重要です。
・アプリケーション間の依存関係を可視化
・アプリケーションとDBのCRUD関係を整理
・システム全体の構造を俯瞰できる状態を提供

これにより、単なる設計書の集合ではなく「システム全体像」を把握できるようになります。

抽出・生成した設計情報は、システム設計ツール「Verasym System Designer（VSSD）」にインポートすることで整理されます。
これにより、属人化していた仕様が「誰でも読める設計書」として可視化されます。

フォーム定義を解析し、画面項目一覧とレイアウトイメージを生成。

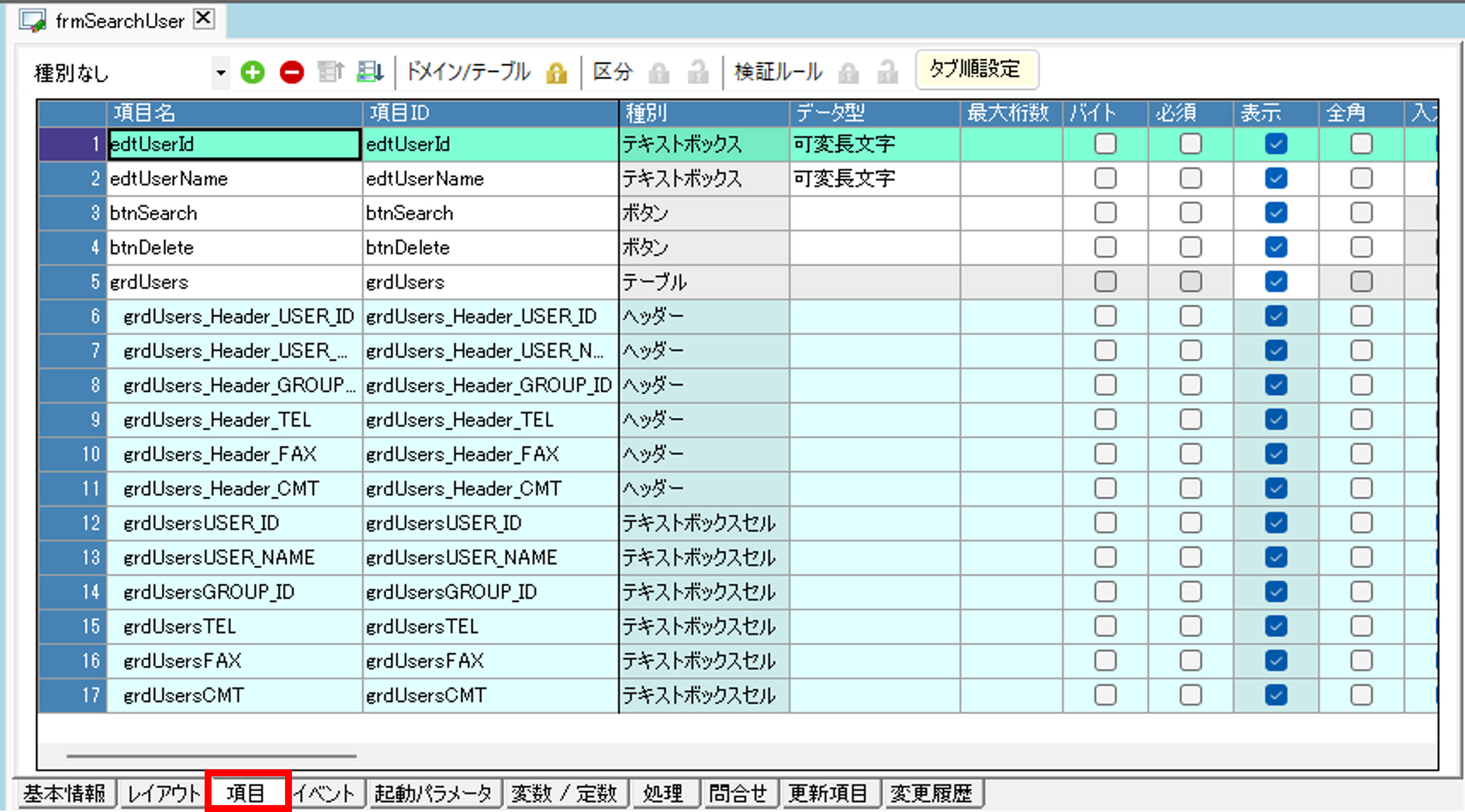

＜項目定義＞
DFMの項目定義を一覧化。

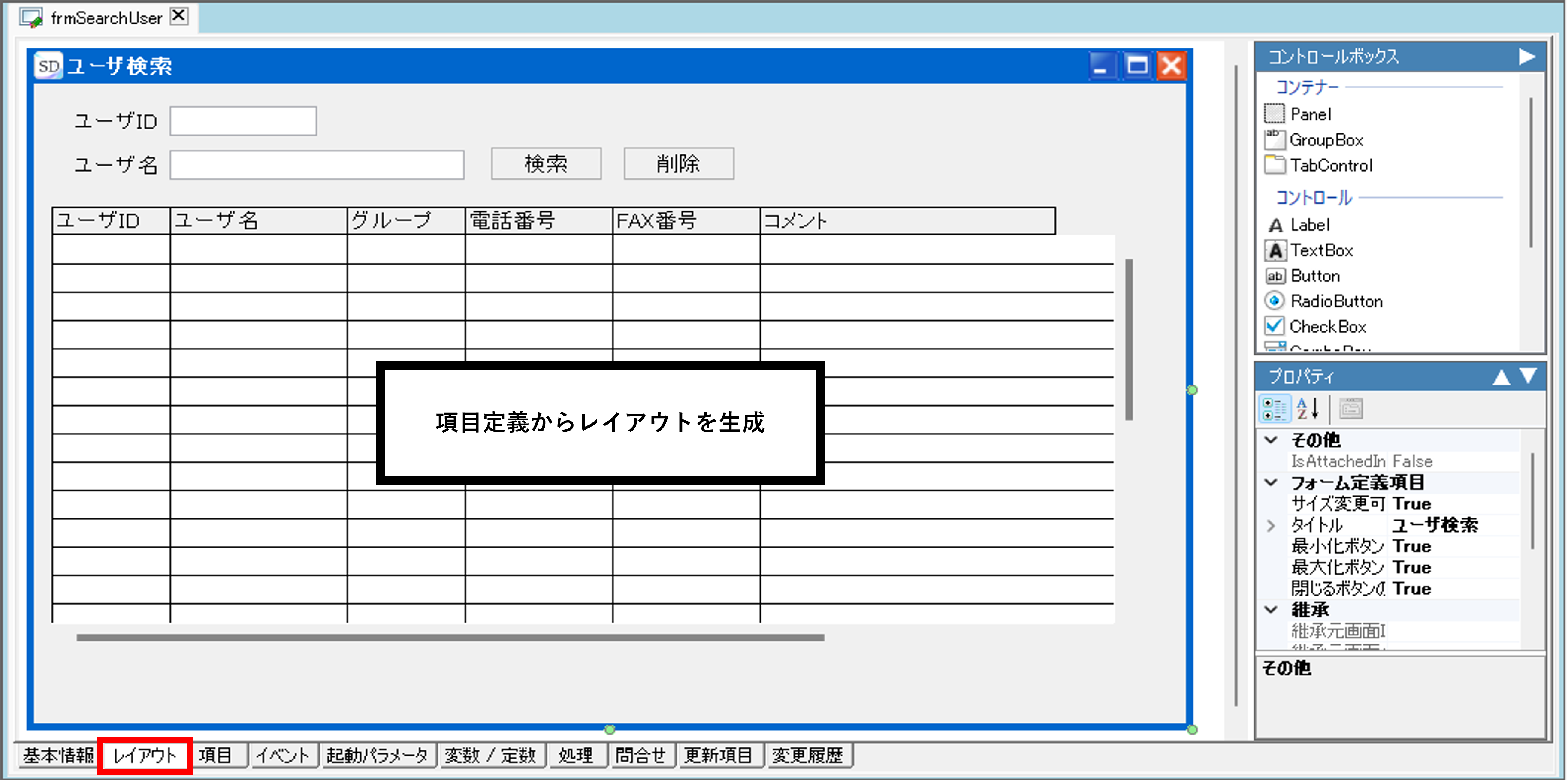

＜レイアウト＞
レイアウトを忠実に再現。

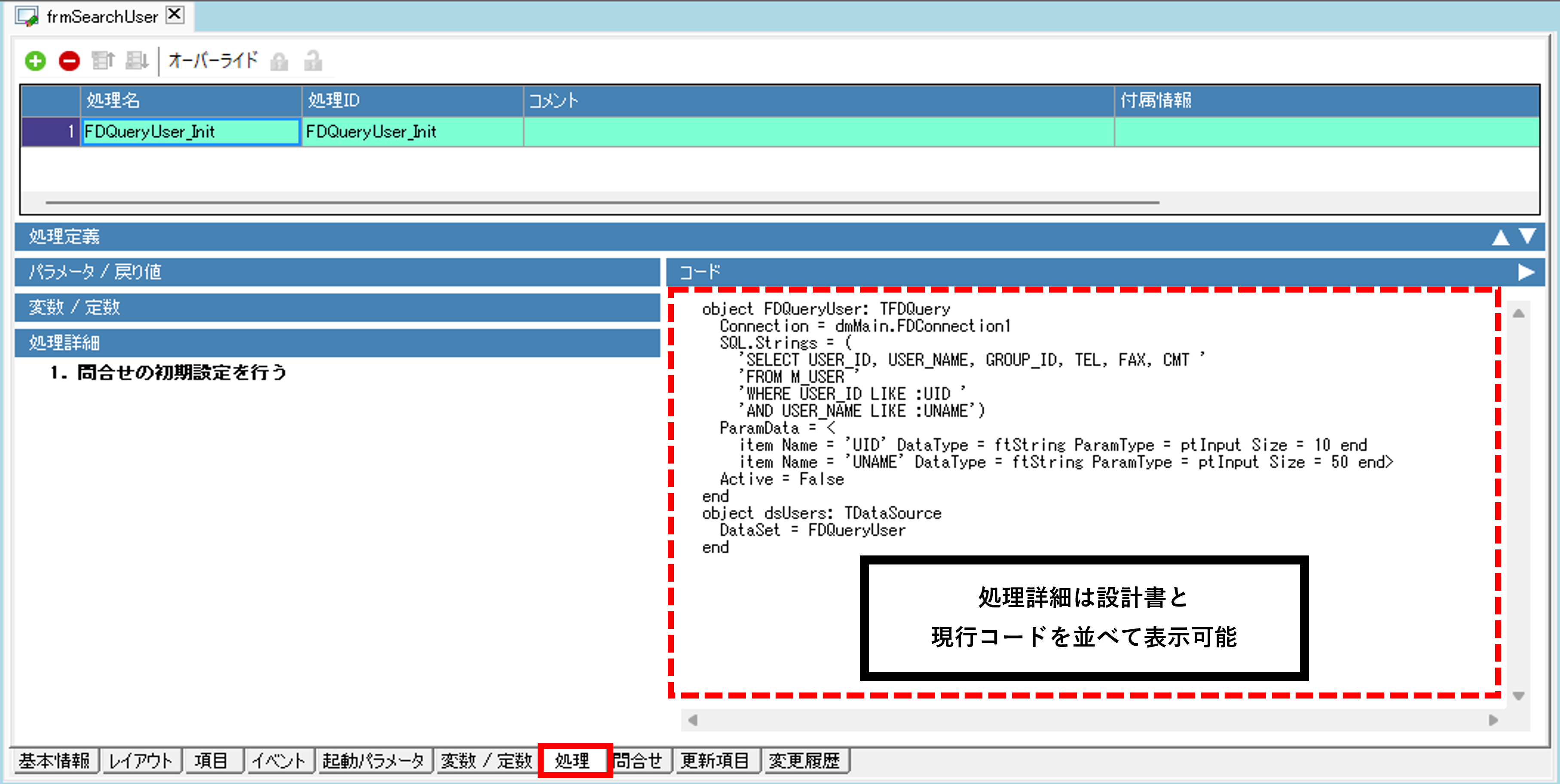

＜初期化処理＞
SQLオブジェクトの初期化処理（SQL）は処理詳細として取り込む。

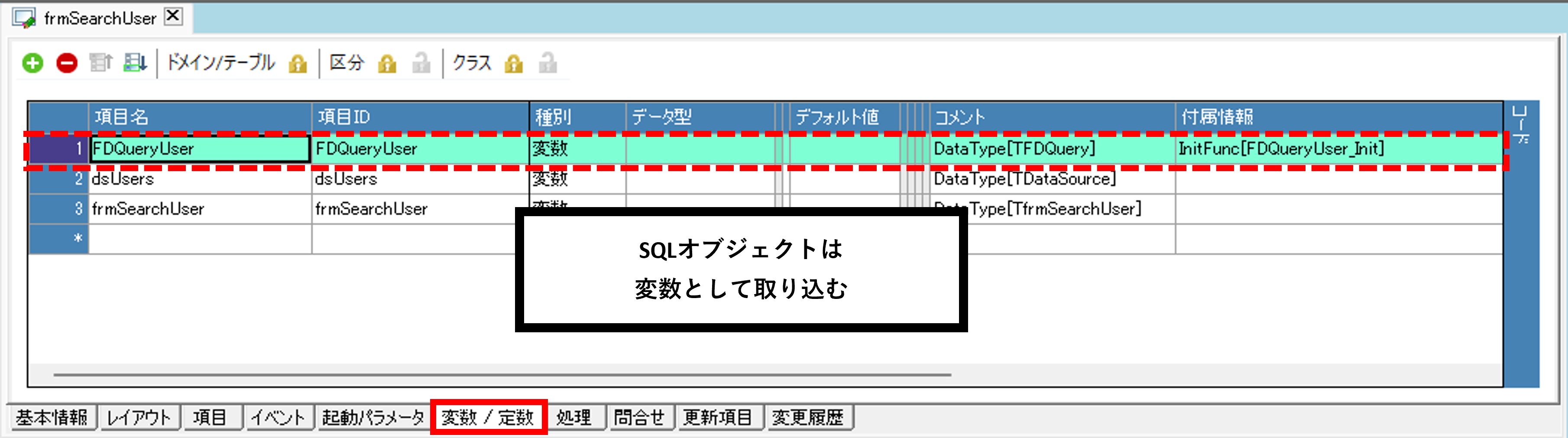

＜変数宣言＞
SQLオブジェクトは変数として宣言し、対応する初期化処理の名称を明記。

イベントハンドラやロジックを処理記述として整理。

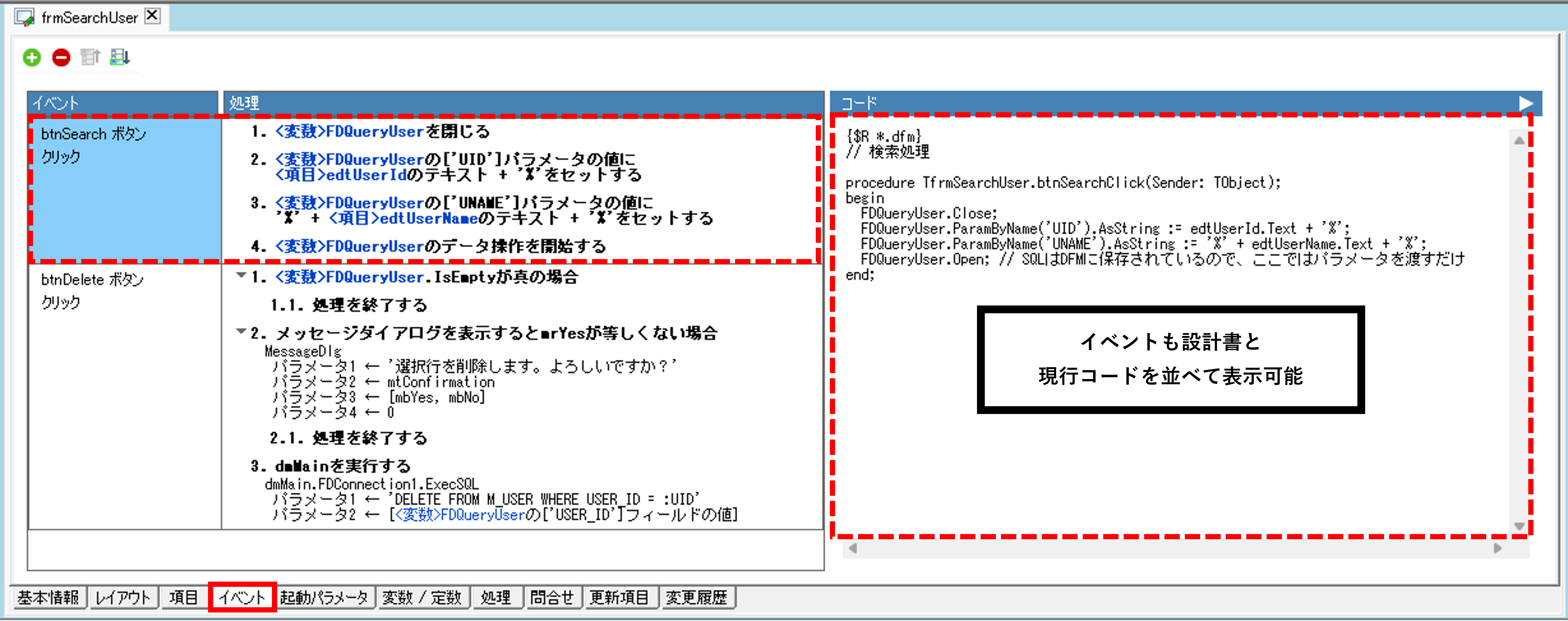

＜イベント処理記述＞
ロジックは可能な限り日本語化し、詳細設計レベルの処理記述を生成。

さらに一歩進める場合は、ローコード開発ツール「Verasym Application Generator（VSAG）」を利用して新言語形式に出力できます。
・C#など、別言語のコード雛形を自動生成
・UIやDBアクセス部分は自動化、ロジック部分は生成AI＋技術者で補完
・マイグレーションの初期工程を効率化

ただし、これは必須ではなく、まずはVSSDで設計情報を整備することが第一歩となります。

■Delphi アプリケーションを.NETに簡単移行
https://www.dcr.co.jp/verasym/lowcode/delphi/

VSAGによる新言語出力はその先のステップですが、VSSDに設計情報を集約するだけでも十分に価値があります。
・設計情報の一元化による属人化の解消
・保守・改修時の影響範囲調査の効率化
・内部統制や監査対応の強化
・将来のマイグレーション計画の基盤整備

つまり「VSSDで設計書として読める状態にする」こと自体が投資効果を生むのです。

Delphi資産の可視化は、アプリケーション資産とDB資産の両方を解析し、設計書を作る「設計書生成サービス」と関連情報を抽出する「分析サービス」を組み合わせることで実現できます。
今回はDelphiに特化した解説となりますが、VB6や古い.NET、Javaなども同様に対応可能です。
・設計書生成サービスで基盤を作り
・分析サービスで全体像を補完し
・VSSDに集約して設計書として整理する

これにより、ブラックボックス化したDelphi資産も「設計書として読める状態」に変わり、保守性・移行性が大幅に向上します。具体的な変換例の詳細をご覧になりたい方は、以下の資料をご確認ください。

「可視化」の価値は、実際に体験していただくのが一番わかりやすい方法です。
無料体験では、貴社システムのソースコードをお預かりし、サンプルとして2～3本のリバースエンジニアリングを無料で実施させていただきます。
まずは、貴社のDelphi資産がどのように設計書として可視化されるのかをぜひご確認ください。
